意法半導體ST－ONEMP數字控制器簡化高能效雙端口USB－PD適配器設計
2023-02-09

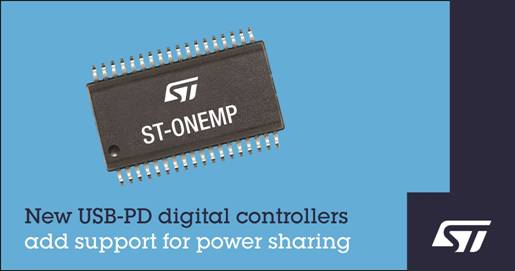

意法半導體的高集成度、高能效ST-ONE系列USB供電(USB-PD)數字控制器新增一個支持雙充電口的ST-ONEMP芯片。
ST-ONEMP數字控制器基于市場首個ST-ONE架構，在一個封裝內集成Arm® Cortex®-M0+ 微控制器、高能效非互補有源鉗位反激式控制器和USB-PD 3.1接口。ST-ONE 架構的初級側和次級側電路之間電流隔離，極大地簡化了USB-PD電源適配器的設計和組裝。
現在，通過增加電能共享支持功能，最新的ST-ONEMP簡化了在USB-PD 輸出外再增加一個輸出的雙充電口設計，提高終端用戶的充電靈活性和便利性。
在ST-ONEMP內部，Cortex-M0+ MCU微控制器位于充電器次級側，片上64KB閃存用于保存定制USB-PD協議和電源轉換固件。微控制器預裝USB-PD 3.1 PPS 認證固件，準許開發者為標準應用提供總包方案。MCU 控制同步整流器和反激式轉換器，并針對零電壓開關非互補有源鉗位拓撲優化了微控制器，因為在高功率時，零電壓開關非互補有源鉗位能效高于傳統準諧振反激式變換拓撲。
ST-ONEMP與意法半導體的MasterGaN功率技術配套使用。MasterGaN技術包含意法半導體的集成柵極驅動器的氮化鎵(GaN)寬帶隙功率晶體管。意法半導體GaN技術的開關頻率比傳統硅 MOSFET更高，使適配器能夠提供更高的功率密度和符合最新生態設計規范的高能效。
意法半導體用 ST-ONEMP 和 MASTERGAN4開發了EVLONEMP 65W + 10W AC/DC適配器參考設計，適配器的重量和體積與20W單端口智能手機充電器相當。峰值能效為 94%，比同類傳統雙口適配器高 2%，而 PCB 面積僅為傳統適配器的四分之一。因此，原始設備制造商可以縮減外殼尺寸，節省能源，減少塑料使用，提供更環保的產品。
關于意法半導體
意法半導體擁有5萬名半導體技術的創造者和創新者，掌握半導體供應鏈和先進的制造設備。作為一家半導體垂直整合制造商(IDM)，意法半導體與二十多萬家客戶、數千名合作伙伴一起研發產品和解決方案，共同構建生態系統，幫助他們更好地應對各種挑戰和新機遇，滿足世界對可持續發展的更高需求。意法半導體的技術讓人們的出行更智能，電源和能源管理更高效，物聯網和互聯技術應用更廣泛。意法半導體承諾將于2027年實現碳中和。詳情請瀏覽意法半導體公司網站：www.st.com
