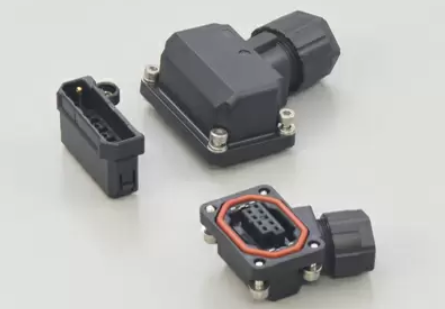

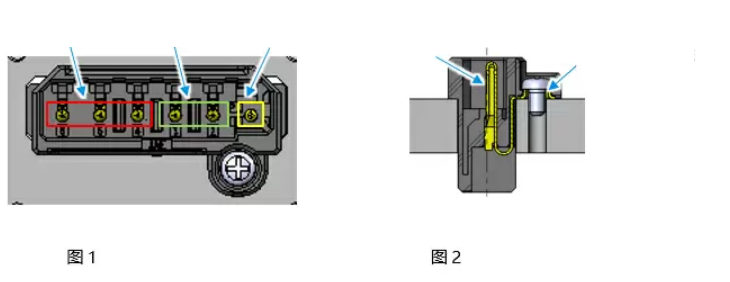

為了對應這種需求，“JN13系列”將總共6針（電源3針，接地1針，制動2針）整合在同一個連接器中（圖1），從而減少了用于制動的連接器和電纜。因為電源線和制動信號線之間設有強化絕緣，因此可作為復合連接器安全使用。

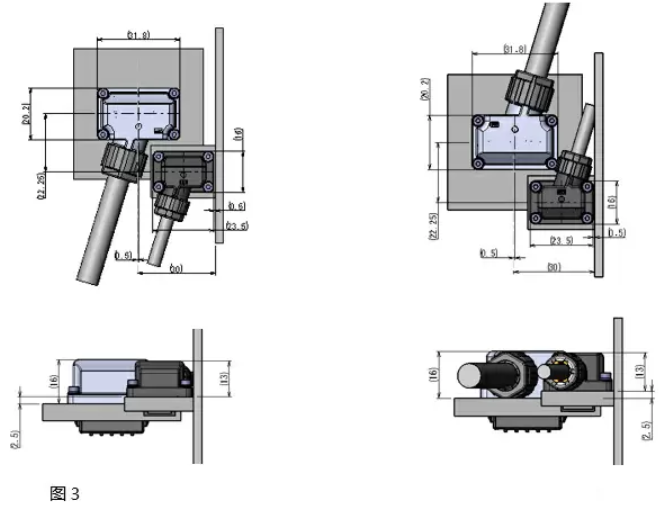

另外，考慮到噪聲的影響，還推出了用于編碼器的9針連接器。為避免在組裝動力／制動用6針連接器時產生干擾，6針連接器和9針連接器均采用斜向拉出的形狀（圖3）。

插座和插頭的嵌合實現了鎖螺絲固定外殼的簡略固定構造，不僅實現了連接器的小型化，低背化，也實現了高連接性能與高防水性能。固定的同時電氣上連接接地端子和金屬外殼的構造（圖2），在組裝連接器的同時，也可以很容易地進行外殼的接地連接。

具有螺絲不容易從外罩脫落的構造，實現了卓越的作業性。根據零件搭載方式的不同，即使使用同一零件的電纜線也可以實現180度方向的翻轉，顧客可根據用途選擇（圖4）。

本產品有助于伺服電機的低背化，由于它是一款可減少電纜的復合連接器，因此特別適用于需要使用制動器的機器人伺服電機。JN13系列的結構

特點

● 全塑料外殼可實現輕量，低成本

● 低背型的鎖螺絲嵌合方式，具有高強度，耐震，防水等優點

● 連接器嵌合時IP67防水構造

● 6針連接器是電源和制動器的復合型，也支持強化絕緣

● 以外殼鎖螺絲固定可以實現自動接地的構造

● 端子為壓接式

● 根據用途的不同，可以選擇電纜的引出方向的插頭外殼構造

適用市場

● 伺服電機，工作機器，機器人，通信設備等各種產業機器
