Allegro MicroSystems ACS37002 400kHz高精度電流傳感器ic
2023-10-12

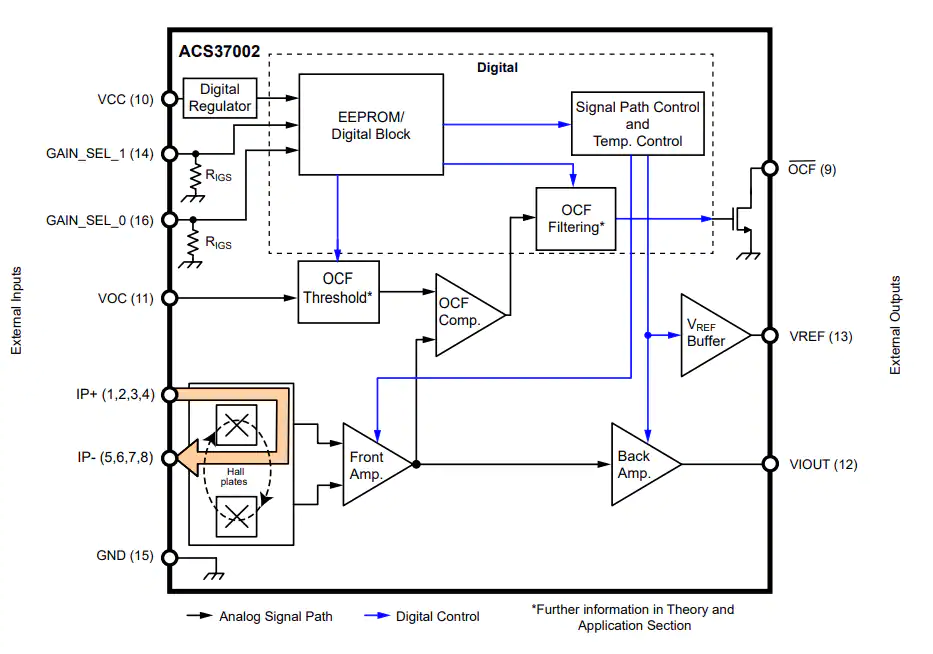

Allegro MicroSystems ACS37002 400kHz高精度電流傳感器ic是一款完全集成的霍爾效應電流傳感器，具有非常高的精度。ACS37002是最苛刻的功率轉換應用控制回路的理想選擇。電流通過內部導體耦合產生的磁場流過ACS37002霍爾傳感器IC。電流和集成電路之間沒有物理連接，允許高壓隔離。電流被兩個霍爾板區別地感知，消除干擾外部共模磁場。ACS37002是工廠修剪，在整個工作范圍內提供高精度，而不需要進一步編程。
Allegro MicroSystems ACS37002 400kHz高精度電流傳感器集成電路具有模擬和參考輸出，可在噪聲環境中實現信號完整性。該設備包括一個快速過電流故障輸出，通過模擬輸入引腳具有用戶可配置的閾值，提供短路檢測和增強的系統保護。
此外，ACS37002在同一設備中提供了四個用戶可選擇的增益選項，具有兩個邏輯輸入，而不需要額外的組件。這些選項允許設計者的靈活性，并將需要不同電流感應范圍的系統的總體材料清單最小化。
特性
寬工作帶寬400kHz
內導體電阻低至0.27毫歐 (MC包)
1%靈敏度誤差從-40°C到125°C (KMA版本)
引腳可選擇增益選項(4)
快速過流檢測1.5μs最大響應時間

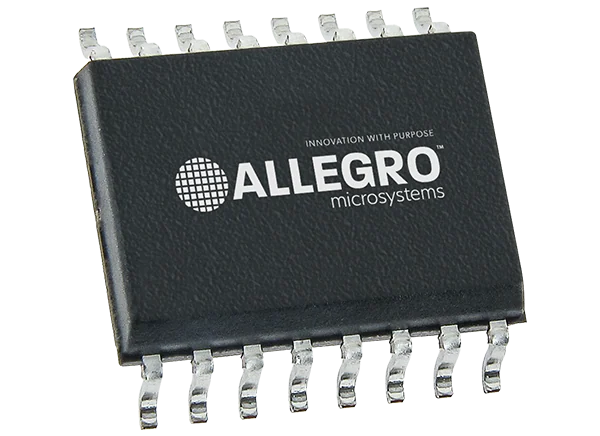

可提供三種不同的SOICW-16包:
LA封裝優化為更高的靈敏度和更低的噪聲
MA封裝提供4.8kVrms的高隔離
MC包結合了導體電阻0.27毫歐和最高的隔離等級5kVrms的應用，超低功耗和高增強隔離是必要的
