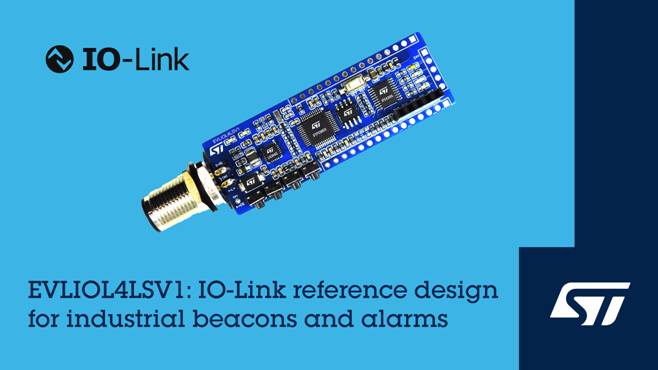

EVLIOL4LSV1板卡采用意法半導體的L6364Q雙通道IO-Link收發器處理通信任務，通過IPS4260L智能低邊功率開關控制指示燈。該板卡可直接連接到指示信號燈系統，例如，工廠自動化使用的智能警示燈、提示剩余量或緊急程度的料位報警器，以及其他系統警告裝置。該板卡還為開發者測評IPS4260L和L6364Q集成電路提供了一個快捷的方式，并配備了IO-LINK主站連接器四針的M12接口和用于燒錄代碼的五針SWD連接器。
STM32G071CB微控制器運行意法半導體獨有的IO-Link演示用協議棧和應用軟件，處理系統控制和診斷任務，并與收發器和低邊開關連接通信。
L6364Q收發器配備完整的保護功能，支持包括38.4kbit/s COM2和230.4kbit/s COM3在內的標準IO-Link通信速率。該收發器的工作模式支持單字節或多字節模式，還可以進入透傳模式，通過簡單的UART接口將IO-Link通信控制權交給微控制器。內置保護措施確保EMC抗擾度在無額外保護元件的情況下達到2.5kVpk耦合浪涌脈沖/500Ω阻抗。
IPS4260L低邊驅動器有四個輸出端，用于驅動一端連接電源電壓的負載，每個輸出端由微控制器的數字輸出信號獨立控制。驅動器的電源電壓范圍是8V到50V，每個輸出端的電流可以在0.5A到3.0A的范圍內獨立設置，每個通道都集成了獨立的過載保護和過熱保護功能，并提供開路、過載和過熱診斷信號，以方便系統管理，提高系統可靠性。該參考設計還采用了意法半導體的SMBJ30CA TVS（瞬態電壓抑制）二極管，可以在電源軌上承受2Ω輸出阻抗條件下的耦合浪涌脈沖。
EVLIOL4LSV1現已在意法半導體官網電子商城和代理銷處上架銷售。
STM32是意法半導體國際有限公司（STMicroelectronics International NV）或其關聯公司在歐盟和/或其他地區的注冊和/或未注冊商標。特別是，STM32已在美國專利商標局注冊。
關于意法半導體
意法半導體擁有5萬名半導體技術的創造者和創新者，掌握半導體供應鏈和先進的制造設備。作為一家半導體垂直整合制造商(IDM)，意法半導體與二十多萬家客戶、成千上萬名合作伙伴一起研發產品和解決方案，共同構建生態系統，幫助他們更好地應對各種挑戰和新機遇，滿足世界對可持續發展的更高需求。意法半導體的技術讓人們的出行更智能，讓電源和能源管理更高效，讓云連接的自主化設備應用更廣泛。意法半導體承諾將于2027年實現碳中和(在范圍1和2內完全實現碳中和，在范圍3內部分實現碳中和)。詳情請瀏覽意法半導體公司網站：www.st.com.cn。
